Czy echosonda traci dno po wejściu w ślizg, pokazuje nierealne głębokości albo rysuje zakłócenia zamiast czytelnego obrazu? Bardzo często problemem nie jest samo urządzenie. Montaż przetwornika echosondy w łodzi decyduje o tym, czy elektronika pokaże realną sytuację pod jednostką, czy będzie tylko kosztownym ekranem z przypadkowymi odczytami.
Przetwornik musi pracować w możliwie czystej, niezakłóconej wodzie. To prosta zasada, ale jej zastosowanie zależy od kadłuba, typu napędu, sposobu pływania i konkretnego modelu echosondy. Inaczej montuje się czujnik do rekreacyjnej łodzi z silnikiem zaburtowym, inaczej przetwornik Side Imaging w łodzi wędkarskiej, a jeszcze inaczej element przeznaczony do montażu przez kadłub.
Od miejsca montażu zależy jakość obrazu
Przetwornik wysyła sygnał akustyczny w dół i odbiera jego odbicie od dna oraz obiektów znajdujących się pod wodą. Jeśli przed czujnikiem pojawiają się pęcherzyki powietrza, zawirowania od kadłuba albo strumień wody z pracy śruby, ekran zaczyna gubić dane. Przy małej prędkości problem może być niemal niewidoczny. Pojawia się dopiero wtedy, gdy łódź wchodzi w ślizg – dokładnie wtedy, gdy wielu użytkowników oczekuje stabilnego wskazania głębokości.

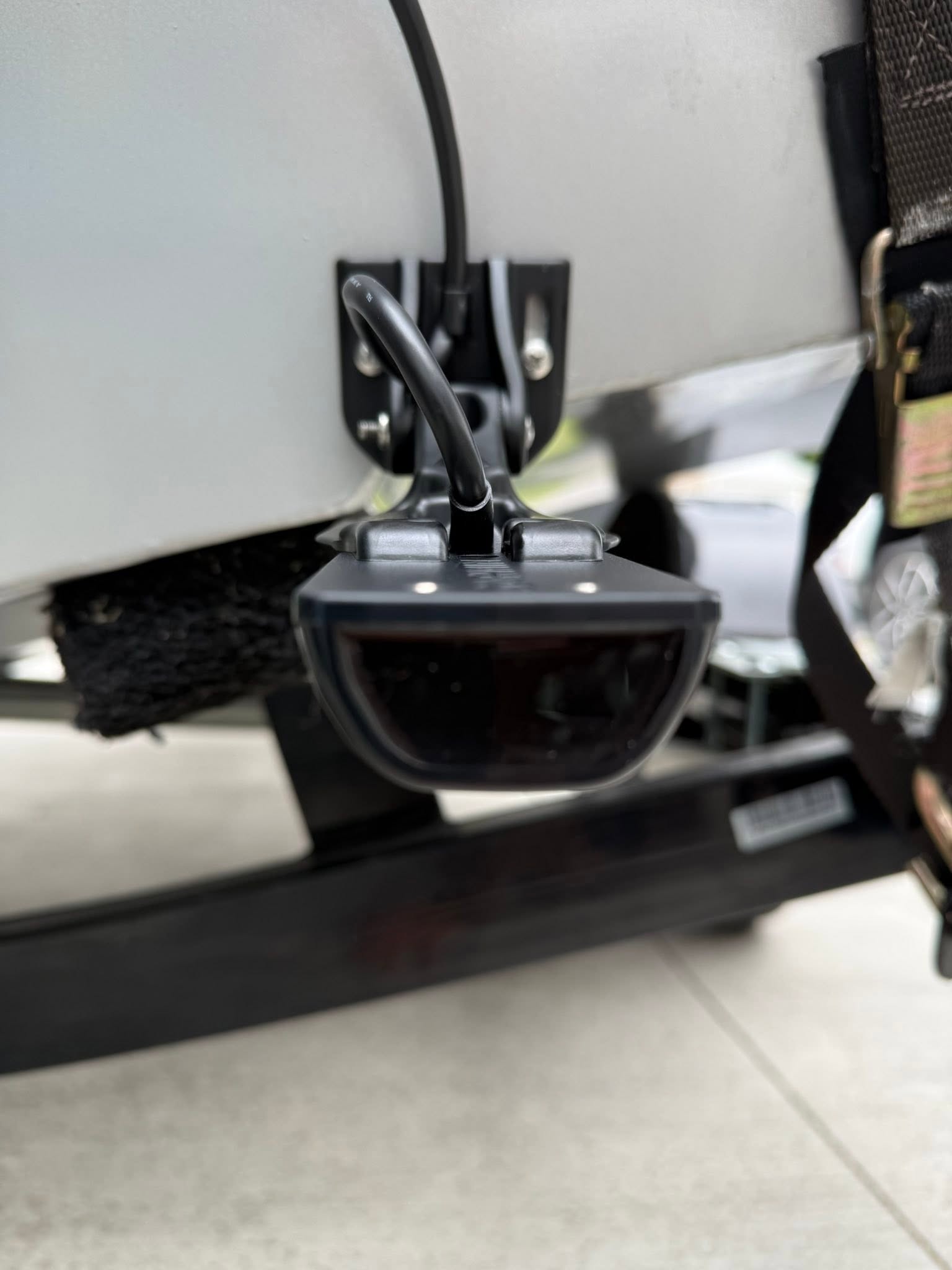

Najczęściej stosowany jest montaż na pawęży. To rozwiązanie wygodne, dostępne serwisowo i odpowiednie dla wielu łodzi motorowych oraz pontonów ze sztywną pawężą. Wymaga jednak właściwego wyboru strony i wysokości. Przetwornik nie może znaleźć się za redaniem, już przy samej krawędzi kadłuba ani w miejscu, w które bezpośrednio uderza woda wyrzucana przez śrubę.
W łodziach z silnikiem zaburtowym czujnik zwykle montuje się po stronie przeciwnej do kierunku obrotu śruby, zgodnie z zaleceniami producenta echosondy i geometrią pawęży. Nie warto traktować tej reguły bezrefleksyjnie. Na niektórych kadłubach układ stopni, przetłoczeń lub odpływów sprawia, że najlepsze miejsce będzie inne. Przed wierceniem trzeba obejrzeć dno od strony rufy, a nie opierać się wyłącznie na pomiarze od burty.
Jaki typ montażu wybrać?
Montaż na pawęży sprawdza się przy klasycznych przetwornikach 2D i wielu modelach CHIRP. Jest praktyczny, lecz narażony na przypadkowe uderzenie przy wodowaniu, cofaniu na płytkiej wodzie lub kontakcie z przeszkodą. Uchwyt powinien umożliwiać odchylenie czujnika, ale nie może mieć luzu powodującego zmianę jego kąta podczas jazdy.
Przetwornik przez kadłub daje bardzo dobre warunki pracy, ponieważ znajduje się w miejscu o stałym kontakcie z wodą. To rozwiązanie wymaga jednak precyzyjnego wykonania otworu, właściwego uszczelnienia i pewności co do konstrukcji kadłuba. Błąd na tym etapie może oznaczać nieszczelność, uszkodzenie laminatu albo problem z późniejszym serwisem. W jednostkach z laminatu, aluminium i różnymi układami dna dobiera się nie tylko pozycję, ale też odpowiedni typ elementu montażowego.
Istnieje również montaż wewnątrz kadłuba, nazywany czasem shoot-through. Czujnik pracuje przez jednorodny laminat, bez kontaktu z wodą. Rozwiązanie może działać dobrze w określonych łodziach z laminatu, ale nie sprawdzi się przez warstwy powietrza, przekładki, podwójne dno czy konstrukcje wielowarstwowe. Nie obsłuży też funkcji wymagających bezpośredniego widoku na boki, takich jak SideScan. To opcja do zweryfikowania, a nie uniwersalny sposób na uniknięcie wiercenia.
SideScan i DownScan wymagają więcej miejsca
Przetworniki Garmin, Humminbird i Lowrance mogą łączyć klasyczny sonar z obrazowaniem bocznym oraz dolnym. Przy SideScan szczególnie ważne jest, aby sygnał na obie strony nie był zasłonięty przez silnik, stopę zaburtówki, listwy kilowe czy elementy konstrukcyjne pawęży.
Czasem montaż centralnie przy silniku wydaje się estetyczny, ale dla obrazu bocznego jest złym wyborem. Na ekranie jedna strona będzie wtedy wyraźna, a druga dostanie cień od napędu. W łodziach wędkarskich rozwiązaniem bywa osobny uchwyt, przemyślane przesunięcie czujnika albo zastosowanie dwóch przetworników do różnych zadań. Wszystko zależy od tego, czy priorytetem jest precyzyjne trzymanie dna przy prędkości, wyszukiwanie ryb na wolnym biegu czy dokładne obrazowanie struktury.
Montaż przetwornika echosondy w łodzi – etapy pracy
Prace zaczyna się od przymiarki. Trzeba sprawdzić dostęp do wnętrza pawęży, przebieg istniejących instalacji, pozycję silnika przy pełnym skręcie oraz drogę przewodu do konsoli. Dopiero potem wyznacza się otwory. Wiercenie bez oględzin od środka może skończyć się trafieniem w wzmocnienie, przewód lub element wyposażenia.
Przy montażu na pawęży przetwornik ustawia się zgodnie z instrukcją danego producenta. Zwykle jego dolna powierzchnia ma być minimalnie poniżej linii dna, a korpus ustawiony równolegle do powierzchni wody. Zbyt wysoko zamontowany czujnik będzie tracił sygnał. Zbyt nisko zwiększy opór, ryzyko uderzenia i ilość rozbryzgu za rufą.
Otwory po wkrętach należy zabezpieczyć odpowiednim uszczelniaczem morskim. W przypadku pawęży laminatowej szczególnej uwagi wymaga rdzeń. Jeżeli otwór odsłoni drewno, piankę lub inny materiał wewnętrzny, trzeba go właściwie odizolować od wody. Sam silikon sanitarny nie jest materiałem do uszczelniania elementów kadłuba. Może pozornie zamknąć szczelinę, ale nie zapewnia trwałości ani dobrej przyczepności w warunkach pracy na wodzie.
Przewód przetwornika prowadzi się z zapasem umożliwiającym podniesienie silnika i pracę jego mechanizmów. Nie może zwisać przy pawęży, ocierać o ostre krawędzie ani być mocno napięty. Przepust przez pawęż również wymaga uszczelnienia. Warto wykonać go powyżej linii wodnej, zabezpieczyć przelotką i zostawić tzw. pętlę kroplową, aby woda spływająca po kablu nie wędrowała bezpośrednio do wnętrza łodzi.
Nie należy skracać fabrycznego przewodu przetwornika, jeśli producent wyraźnie tego nie dopuszcza. W wielu systemach kabel jest elementem układu pomiarowego, a ingerencja może pogorszyć pracę czujnika lub unieważnić gwarancję. Nadmiar przewodu lepiej ułożyć luźno w suchym miejscu, bez ciasnego zwijania przy przewodach zasilających.
Zasilanie i NMEA2000 też mają znaczenie
Czysty obraz sonaru zależy nie tylko od mechanicznego montażu. Zakłócenia często pochodzą z instalacji elektrycznej: pompy zęzowej, silnika elektrycznego, ładowarki, radia lub nieprawidłowo poprowadzonych przewodów zasilających. Przewód zasilania echosondy warto prowadzić osobno od wiązki silnika i przewodów dużego obciążenia, a urządzenie podłączyć do właściwie zabezpieczonego obwodu.
Jeżeli echosonda ma współpracować z silnikiem zaburtowym, czujnikiem kursu, radarem albo drugim ekranem, potrzebna może być sieć NMEA2000. Taka instalacja wymaga poprawnej topologii: magistrali, terminatorów na obu końcach, właściwego zasilania oraz przewodów dopasowanych do warunków na łodzi. Przypadkowe łączenie trójników i kabli może dać częściowo działający system, który przestanie przekazywać dane w najmniej odpowiednim momencie.
Test na wodzie jest obowiązkowy
Po montażu nie wystarczy uruchomić echosondę na przyczepie. Czujnik trzeba sprawdzić na wodzie – najpierw na postoju, potem przy małej prędkości i w ślizgu. Warto obserwować, kiedy urządzenie zaczyna tracić dno, czy obraz jest stabilny po skręcie oraz czy pojawiają się zakłócenia po uruchomieniu pompy, trimu lub innych odbiorników.
Jeżeli odczyt zanika przy konkretnej prędkości, często pomaga niewielka korekta wysokości lub kąta przetwornika. Nie należy jednak przesuwać go wielokrotnie bez planu, zostawiając kolejne nieuszczelnione otwory w pawęży. Najpierw trzeba ustalić źródło problemu: turbulencje, zły kąt, zakłócenia elektryczne, niewłaściwe ustawienia sonaru albo ograniczenia samego modelu czujnika.
Dobrze zamontowany przetwornik nie rzuca się w oczy, nie ogranicza pracy silnika i przekazuje czytelne dane wtedy, gdy są potrzebne. Jeśli planujesz doposażenie łodzi albo obecna echosonda gubi obraz, przygotuj model jednostki, silnika i elektroniki oraz zdjęcia pawęży. W Lynxo Marine takie informacje pozwalają od razu ocenić realne możliwości montażu i dobrać rozwiązanie do sposobu, w jaki pływasz.
