Ploter pokazuje pozycję, ale nie widzi obrotów silnika. Echosonda działa, lecz nie odbiera danych z czujnika temperatury. Radio traci informacje GPS. W wielu przypadkach winne nie jest uszkodzone urządzenie, tylko błędna konfiguracja sieci NMEA2000 w łodzi. Dobrze zbudowana instalacja przekazuje dane pewnie i czytelnie, a źle zaplanowana potrafi generować problemy, które wychodzą dopiero podczas pływania.
NMEA2000 to wspólny język elektroniki pokładowej. Pozwala wymieniać dane między ploterem, echosondą, silnikiem, czujnikami poziomu paliwa, radiem VHF, autopilotem czy modułem AIS. Nie oznacza jednak, że wystarczy połączyć kilka przewodów i uruchomić urządzenia. Sieć wymaga właściwej topologii, zasilania, terminatorów oraz kontroli kompatybilności.
Co daje poprawnie zbudowana sieć NMEA2000?
Najbardziej odczuwalną korzyścią jest porządek na stanowisku sternika. Zamiast osobnych wskaźników i czujników można wyświetlić na ekranie plotera prędkość, obroty, zużycie paliwa, napięcie instalacji, temperaturę silnika, głębokość lub dane nawigacyjne. Wędkarz może połączyć wskazania silnika i dane z echosondy, a użytkownik rekreacyjnej motorówki wygodnie kontrolować parametry podczas dłuższego rejsu.
Sieć nie naprawi jednak braków sprzętowych. Silnik musi mieć możliwość przekazywania danych przez odpowiedni interfejs, a czujnik paliwa powinien być zgodny z siecią albo podłączony przez właściwy konwerter. Szczególnie przy używanych łodziach warto sprawdzić, co już jest zamontowane, zamiast kupować elementy „na zapas”.
Konfiguracja sieci NMEA2000 w łodzi zaczyna się od planu
Przed montażem trzeba ustalić, jakie dane mają być dostępne i na których urządzeniach. To prosty etap, ale pozwala uniknąć kupowania niepotrzebnych trójników, przewodów i adapterów. Inaczej planuje się instalację dla pontonu z ploterem i jednym silnikiem zaburtowym, a inaczej dla łodzi wędkarskiej z dwoma ekranami, sonarem, Live Sonarem, czujnikami i silnikiem dziobowym.
Sprawdź urządzenia i standard złączy
NMEA2000 jest standardem komunikacji, ale producenci stosują własne wersje złączy. Garmin używa najczęściej przewodów NMEA 2000 Micro-C, Lowrance i Simrad mają złącza kompatybilne z DeviceNet, a w starszych zestawach mogą występować przewody SimNet. Humminbird często wymaga dedykowanych adapterów zależnie od modelu urządzenia i rodzaju danych.
Przed zakupem elementów warto spisać:
- model plotera, echosondy i pozostałej elektroniki,
- model oraz rocznik silnika zaburtowego,
- obecne przewody, trójniki i wolne porty w instalacji,
- dane, które mają być wyświetlane na ekranie,
- miejsce prowadzenia przewodów i punkt poboru zasilania.
Nie należy zakładać, że każdy kabel opisany jako „NMEA” będzie pasował. NMEA0183 i NMEA2000 to różne systemy. Pierwszy wykorzystuje połączenia punkt-punkt, drugi działa jako wspólna magistrala. Część urządzeń obsługuje oba standardy, ale do ich połączenia bywają potrzebne odpowiednie moduły konwertujące.
Magistrala, odgałęzienia i terminatory

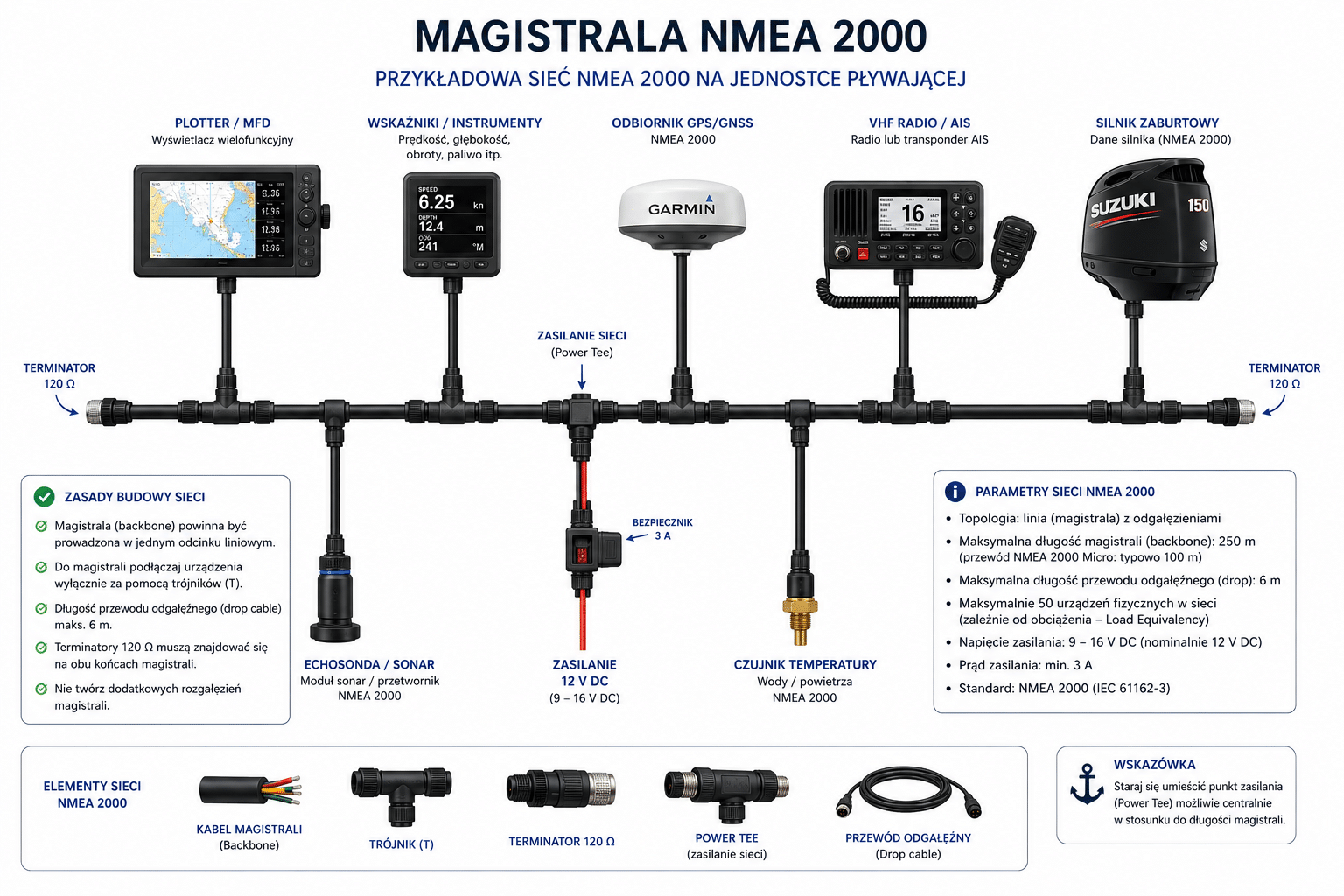

Poprawna sieć NMEA2000 ma formę głównej magistrali, nazywanej backbone. Na obu jej końcach muszą znajdować się terminatory 120 Ohm. Do magistrali wpina się trójniki, a od nich krótkie przewody odgałęźne prowadzą do urządzeń. Zasilanie również podaje się do backbone, zwykle przez trójnik z przewodem zasilającym.
To ważne, ponieważ częstym błędem jest budowanie przypadkowego łańcucha: ploter do czujnika, czujnik do silnika, silnik do kolejnego urządzenia. Taka instalacja czasem zadziała przy postoju, ale może gubić komunikację, generować błędy lub nie wykrywać części modułów po uruchomieniu silnika.
Magistralę warto poprowadzić możliwie logicznie – od rufy, gdzie zwykle znajduje się silnik i czujniki, do konsoli sternika. W większej łodzi można rozbudować ją o kolejne trójniki. Nie należy tworzyć zamkniętej pętli ani montować więcej niż dwóch terminatorów. Jeden na początku i jeden na końcu sieci wystarczą.
Zasilanie sieci: mały przewód, duże znaczenie
NMEA2000 pobiera niewielki prąd, ale wymaga stabilnego zasilania. Przewód zasilający powinien być zabezpieczony bezpiecznikiem zgodnie z zaleceniami producenta i podłączony do obwodu, który pracuje wtedy, gdy elektronika jest używana. W praktyce dobrze sprawdza się osobny obwód elektroniki na panelu bezpieczników.
Nie podłączaj zasilania sieci w kilku miejscach bez wyraźnej potrzeby i wiedzy, jak zachowuje się dana instalacja. Podwójne zasilanie może powodować niepożądany przepływ prądu między obwodami, zakłócenia albo problemy z wyłączaniem urządzeń. W prostych jednostkach jedno, właściwie zabezpieczone źródło zasilania jest zazwyczaj najlepszym rozwiązaniem.
Przewody należy prowadzić z dala od elementów gorących, ruchomych oraz miejsc, w których mogą być zalewane wodą. W łodzi szczególnego ryzyka wymagają przejścia przez grodzie, okolice pawęży i przestrzeń pod podłogą. Kabel przetarty o krawędź laminatu albo złącze leżące w wodzie zęzowej prędzej czy później dadzą o sobie znać.
Montaż bez prowizorki
Same złącza NMEA2000 są odporne, ale tylko wtedy, gdy są poprawnie skręcone i zabezpieczone. Nie warto zostawiać luźnych trójników za konsolą, gdzie będą obijały się o przewody i konstrukcję łodzi. Elementy sieci najlepiej zamocować tak, aby pozostał dostęp serwisowy, a jednocześnie złącza nie były narażone na naprężenia.
Przy modernizacji łodzi warto od razu uporządkować całą instalację elektryczną. Opisane przewody, odpowiednie peszle, bezpieczniki i rozdzielenie obwodów ułatwiają późniejszą diagnostykę. To szczególnie istotne, gdy do plotera dojdzie później radio VHF, aktywny czujnik paliwa, moduł silnikowy albo dodatkowy ekran przy dziobie.
Jeżeli instalacja ma obsługiwać dane z silnika zaburtowego, potrzebny może być dedykowany przewód interfejsu silnikowego. Jego dobór zależy od marki, rocznika, wersji sterownika i rodzaju analogowych czujników już obecnych na jednostce. Nieprawidłowy adapter może nie pokazać żadnych danych albo wyświetlać parametry błędnie, dlatego numer modelu silnika ma tu znaczenie większe niż ogólny opis „silnik 60 KM”.
Uruchomienie i kontrola danych na ekranie
Po mechanicznym montażu nie kończy się praca. W menu plotera należy sprawdzić listę wykrytych urządzeń. Jeśli moduł jest widoczny, ale dane nie pojawiają się na ekranie, trzeba skonfigurować źródła danych i pola wyświetlane na stronach użytkownika. Dwa urządzenia mogą wysyłać na przykład pozycję GPS, kurs lub głębokość. Ploter powinien korzystać z właściwego źródła.
Kontrolę najlepiej przeprowadzić na postoju, a potem na wodzie. Po uruchomieniu silnika obserwuj obroty, napięcie, temperaturę i alarmy. Sprawdź, czy wskazania nie znikają przy zmianie obrotów, włączeniu pompy zęzowej, trimu lub innych odbiorników. Takie objawy często wskazują na spadki napięcia, słabe połączenie masy albo problem z przewodem.
Po montażu warto sprawdzić co najmniej cztery rzeczy: czy na końcach magistrali są dwa terminatory, czy sieć ma jedno prawidłowo zabezpieczone zasilanie, czy każde urządzenie jest wykrywane oraz czy dane są logiczne i stabilne. Przykładowo, spalanie równe zero przy pracującym silniku nie zawsze oznacza awarię – czasem funkcja wymaga dodatkowej kalibracji lub właściwego modułu silnikowego.
Najczęstsze błędy, które widzimy w łodziach
Najbardziej typowa usterka to brak terminatora albo terminator zamontowany w środku magistrali. Drugi częsty problem stanowi zastosowanie przypadkowych przejściówek między systemami różnych producentów. Z zewnątrz złącza mogą wyglądać podobnie, lecz elektrycznie lub mechanicznie nie będą właściwe.
Problemy powodują też zbyt długie odgałęzienia, nieużywane i niezabezpieczone porty, korozja na złączach oraz podpięcie sieci pod przewód, na którym pojawiają się duże zakłócenia od silnika lub innych odbiorników. W łodziach po kilku właścicielach spotyka się również stare fragmenty instalacji, które pozostały po poprzednim ploterze i mieszają w układzie.
Jeżeli elektronika ma pracować niezawodnie, nie warto diagnozować jej metodą prób i błędów przed każdym wyjazdem. W Lynxo Marine dobieramy elementy do konkretnej jednostki, montujemy elektronikę Garmin, Humminbird i Lowrance, a po instalacji sprawdzamy komunikację urządzeń oraz wskazania na ekranie.
Przed umówieniem prac przygotuj model łodzi, silnika i elektroniki, opisz oczekiwany efekt oraz prześlij zdjęcia obecnej instalacji za konsolą i przy silniku. To pozwala szybciej ocenić zakres modernizacji. Dobrze skonfigurowana sieć ma być niewidoczna w codziennym użyciu – po prostu daje Ci właściwe dane wtedy, gdy na wodzie naprawdę ich potrzebujesz.
